言引：碳纳米管冷阴极 X 射线管，是一种利用碳纳米管作为电子发射源的新型 X 射线管。它的基本原理基于场致发射效应，即在强电场的作用下，碳纳米管中的电子会克服表面势垒，从阴极发射出来，然后在电场的加速下撞击阳极靶材，从而产生 X 射线。

与传统的热阴极 X 射线管相比，碳纳米管冷阴极 X 射线管有着诸多显著的优势。热阴极 X 射线管需要通过加热灯丝来产生电子，这个过程不仅能耗高，而且启动速度慢 ，需要预热一段时间才能正常工作。而碳纳米管冷阴极 X 射线管则无需加热阴极，能够实现瞬间启动和停止，大大提高了工作效率，还能节省能源。

从响应速度来看，碳纳米管冷阴极 X 射线管的电子发射响应速度极快，可以实现微秒级精度的脉冲控制，能够满足一些对 X 射线束流快速通断有要求的应用场景，比如动态成像等。而热阴极 X 射线管由于受到加热和冷却过程的限制，响应速度相对较慢。

在集成性方面，碳纳米管冷阴极的尺寸可以做得非常小，易于集成，这为 X 射线管的微型化和多焦点化发展提供了可能。相比之下，热阴极 X 射线管的结构相对复杂，体积较大，不利于集成。

发展现状剖析

从全球市场来看，碳纳米管冷阴极 X 射线管市场正处于快速增长阶段。据VMResearch 报告显示，预计 2030 年全球冷阴极 X 射线管市场规模将达到 4.8 亿美元 ，未来几年年复合增长率 CAGR 为 38.7%。而在这之中，碳纳米管冷阴极 X 射线管凭借其独特优势，占据着重要的市场份额，且份额有望持续扩大。

目前，全球范围内生产碳纳米管冷阴极 X 射线管的企业相对较少，但竞争格局已初步形成。主要生产企业包括 Vatech、VSI、Micro-X 等。2023 年，全球前三大厂商占有大约 98.0% 的市场份额 ，呈现出较高的行业集中度。其中，Vatech 在市场中处于领先地位，凭借其先进的技术和广泛的市场布局，占据了较大的市场份额。

在中国市场，随着国内企业对碳纳米管冷阴极 X 射线管技术研发的重视和投入增加，国产化趋势日益明显。虽然目前中国本土头部厂商在全球市场中的份额占比相对较低，与国际市场头部厂商存在一定差距，但发展潜力巨大。新鸿电子、昊志影像、傲镭科技等国内企业已在该领域取得了一定的技术突破，并逐步实现了规模化生产 。随着国产化进程的加速，国内厂商有望在未来获得更多的市场份额和发展空间。

应用领域大揭秘

碳纳米管冷阴极 X 射线管凭借其独特的优势，在众多领域都有着广泛的应用，为这些领域的发展带来了新的机遇和变革。

在医疗领域，它发挥着至关重要的作用。以口腔三维成像为例，新鸿电子与北美企业合作研发的口内三维成像系统，在与传统二维牙片机相近的辐射剂量下，将图像提升至三维，细节信息可提高 40% 。该系统能从多个角度对牙齿组织进行超快速扫描，实现无任何机械运动的静态三维成像，可更好地识别咬合面及邻位龋齿、根部骨折、表面损伤与裂缝及变异的细小根管等细微牙齿病灶，帮助医生实现更加精准、高效、安全的诊断。此外，在乳腺 CT 成像中，利用碳纳米管冷阴极 X 射线管技术的设备，能够快速实现对乳腺组织的多角度拍摄并融合成像，获取丰富信息，为早期乳腺癌的筛查和诊断提供了更清晰、准确的图像依据，有助于提高乳腺癌的早期发现率和治疗效果。

在安检领域，清华大学、同方威视和新鸿电子共同研制出全球首套基于碳纳米管 “冷阴极” 分布式 X 射线源的静态 CT 智能查验系统。该系统通过了中国民航和欧盟 ECAC 最高标准认证，已在民航、海关等查验现场广泛投入使用。它开启了高速静态 CT 新模式，以 “静” 制 “动”，实现突破性的查验速度，更大通道、更高清晰度，覆盖安检全场景，显著提升了民航安检和海关通关查验效率，能够快速、准确地检测出行李和货物中的违禁物品，为公共安全提供了有力保障。

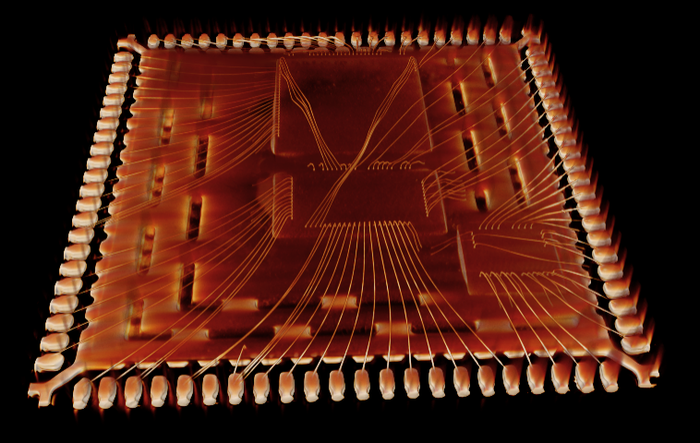

在工业无损检测领域，碳纳米管冷阴极 X 射线管也有着出色的表现。比如，对于一些精密零部件和材料，传统检测方法难以发现其内部的微小缺陷。而利用碳纳米管冷阴极 X 射线管的高分辨率成像能力，能够清晰地检测出这些内部缺陷，如芯片、电池、PCBA、元器件、汽车配件、铝合金铸件等产品的内部缺陷检测。昊志影像发布的基于碳纳米管冷阴极微焦点 X 射线源的微焦点 CT 设备，可广泛用于精密核心零部件、芯片、材料、MEMS、3D 打印等领域的高精度实时分析，还创造性地增加了锂电池及 PACK 的内部结构分析的定制化功能，能在短时间内建出更高图像分辨率的断层图像和 3D 图像，可以直观地发现锂电池内部缺陷，以确保锂电池的产品质量 ，为工业生产的质量控制和产品可靠性提供了重要支持。

面临的挑战与机遇并存

尽管碳纳米管冷阴极 X 射线管展现出了广阔的发展前景，但在其发展过程中，也面临着一系列的挑战。

从技术层面来看，虽然碳纳米管冷阴极 X 射线管技术已经取得了显著的进展，但仍有一些关键技术难题有待进一步突破。例如，如何进一步提高碳纳米管的电子发射稳定性和一致性，以确保 X 射线管输出的稳定性和可靠性，仍然是一个需要深入研究的问题 。同时，如何降低 X 射线管的制造成本，提高生产效率，也是企业需要解决的重要问题。

在成本方面，碳纳米管冷阴极 X 射线管的生产过程涉及到高精度的制造工艺和先进的材料，导致其生产成本相对较高，这在一定程度上限制了其市场推广和应用范围。尤其是在一些对成本较为敏感的应用领域，如低端医疗设备和工业检测领域，高成本可能会成为碳纳米管冷阴极 X 射线管普及的障碍。

从市场竞争的角度来看，随着碳纳米管冷阴极 X 射线管市场的逐渐兴起，越来越多的企业开始关注这一领域，市场竞争日益激烈。除了来自同行企业的竞争压力外，碳纳米管冷阴极 X 射线管还面临着其他技术替代品的威胁。一些传统的 X 射线管技术在不断改进和升级，其性能也在逐渐提高，可能会对碳纳米管冷阴极 X 射线管的市场份额形成挑战。此外，运输成本的增加、原材料价格的波动以及国际贸易形势的不确定性，也给碳纳米管冷阴极 X 射线管企业的生产和经营带来了一定的风险。

不过，挑战与机遇总是并存的。随着全球经济的发展和人们生活水平的提高，对医疗、安检、工业检测等领域的需求不断增长，为碳纳米管冷阴极 X 射线管市场提供了广阔的发展空间。尤其是在医疗领域，随着人口老龄化的加剧和人们对健康关注度的提高，对先进医疗诊断设备的需求持续增加，这将直接推动碳纳米管冷阴极 X 射线管在医疗影像设备中的应用和发展 。

政策方面，各国政府对高端医疗装备产业和工业检测技术的重视和支持，也为碳纳米管冷阴极 X 射线管行业的发展提供了有力的政策保障。例如，中国政府出台了一系列政策，鼓励企业加大对高端医疗装备的研发投入，推动国产医疗设备的国产化进程 。这些政策的出台，将有助于碳纳米管冷阴极 X 射线管企业获得更多的政策支持和资金扶持，加速技术创新和产品升级。

技术创新也是推动碳纳米管冷阴极 X 射线管行业发展的重要机遇。随着材料科学、电子技术等相关领域的不断进步，碳纳米管冷阴极 X 射线管技术有望实现更多的突破和创新。例如，新型碳纳米管材料的研发和应用，可能会进一步提高 X 射线管的性能和稳定性；新的制造工艺和技术的出现，可能会降低生产成本，提高生产效率。此外，随着人工智能、大数据等技术的发展，碳纳米管冷阴极 X 射线管与这些技术的融合应用，也将为其开拓更多的应用场景和市场机会。

未来发展趋势瞭望

展望未来，碳纳米管冷阴极 X 射线管在技术和市场层面都有着令人期待的发展趋势。

技术突破将是推动行业发展的核心动力。在提升发射性能方面，科研人员将不断探索优化碳纳米管的制备工艺和结构设计，以进一步提高电子发射的稳定性和一致性 ，从而实现 X 射线输出的更精准控制和更高的稳定性。例如，通过改进碳纳米管的生长方法，精确控制其管径、长度和手性等参数，有望获得性能更优异的碳纳米管阴极，为 X 射线管提供更稳定的电子发射源。

小型化和集成化也是重要的发展方向。随着现代科技对设备小型化、便携化的需求不断增加，碳纳米管冷阴极 X 射线管凭借其易于集成的优势，将朝着更小尺寸、更轻重量的方向发展 。未来，它可能会被集成到各种小型化的设备中，如便携式医疗诊断设备、小型安检仪器等，为用户提供更加便捷的检测服务。同时，多焦点技术的发展也将使碳纳米管冷阴极 X 射线管能够实现更复杂的成像功能，进一步拓展其应用领域。

从市场规模来看，随着技术的不断成熟和应用领域的不断拓展，碳纳米管冷阴极 X 射线管市场有望继续保持高速增长态势 。在医疗领域，随着人们对早期疾病诊断和精准医疗的重视程度不断提高，对高性能医疗影像设备的需求将持续增加，这将直接带动碳纳米管冷阴极 X 射线管在医疗影像设备中的应用和市场规模的扩大。在安检和工业无损检测领域，随着全球贸易的增长和工业生产对质量控制要求的提高，对高效、精准的检测设备的需求也将不断上升，为碳纳米管冷阴极 X 射线管提供了广阔的市场空间。

行业竞争格局也将发生变化。随着市场的发展，新的企业可能会不断进入该领域，加剧市场竞争。企业需要不断加大研发投入，提高技术水平和产品质量，降低生产成本，以提升自身的竞争力 。同时，企业之间的合作与并购也可能会更加频繁，通过整合资源，实现优势互补，共同推动行业的发展。对于国内企业来说，在国产化趋势的推动下，应抓住机遇，加强技术创新和市场拓展，提升在全球市场中的份额和地位。

本报告关注全球与中国市场碳纳米管冷阴极X射线管的产能、产出、销量、销售额、价格以及发展前景。主要探讨全球和中国市场上主要竞争者的产品特性、规格、价格、销量、销售收益以及他们在全球和中国市场的占有率。历史数据覆盖2020至2024年，预测数据则涵盖2025至2031年。
