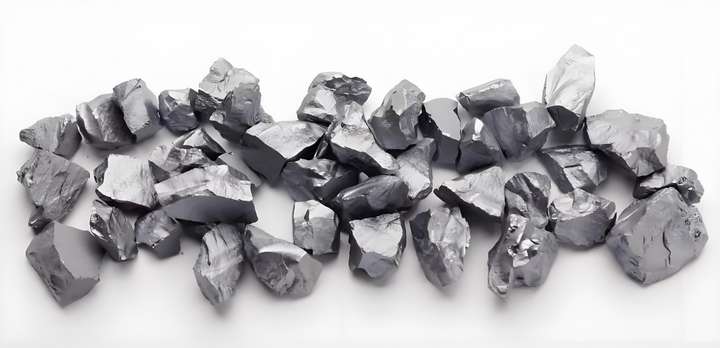

言引：电子级多晶硅，是一种具有极高纯度的多晶硅，其纯净度通常超过 99.9999% ，甚至能达到 99.999999999%（11 个 9），堪称半导体材料中的 “贵族”。别看它如今在芯片制造中扮演着举足轻重的角色，最初，它也只是普通硅材料中的一员。

普通硅材料广泛存在于自然界，比如我们常见的沙子，其主要成分二氧化硅就是硅的一种化合物。要将普通硅材料提纯为电子级多晶硅，可不是一件容易的事，这需要经过一系列复杂且精细的工艺。目前，主流的制备方法是改良西门子法，它以高纯三氯氢硅和高纯氢气为原料，经过高温加热、还原、沉淀等多个关键步骤，最终得到高纯度的电子级多晶硅。在这个过程中，对温度、压力、原料纯度等条件的控制都极为苛刻，任何一个环节出现偏差，都可能影响最终产品的质量。就好比厨师烹饪一道顶级美食，每一种食材的用量、烹饪的火候和时间都必须精准无误，才能呈现出完美的口感。

除了改良西门子法，还有硅烷法等其他制备工艺。硅烷法又分为置换法和歧化法，不过它的制备流程较为复杂，需要经过多次热分裂反应才能制得成品，目前尚未实现规模化生产，但在一些对纯度要求极高的特殊领域，有着独特的应用价值。

现状剖析：群雄逐鹿，谁主沉浮

在全球电子级多晶硅市场的舞台上，众多企业各显神通，展开了激烈的角逐 。目前，全球范围内的电子级多晶硅生产企业呈现出多元化的竞争格局。国际上，德国的瓦克化学（Wacker）、美国的 Hemlock Semiconductor 以及日本的 Tokuyama Corporation 等企业，凭借着长期的技术积累和品牌优势，在高端电子级多晶硅市场占据着重要地位，尤其是在供应半导体行业顶尖客户方面，拥有着深厚的客户基础和稳定的合作关系 。

而在国内，协鑫科技旗下的江苏鑫华半导体科技股份有限公司异军突起。鑫华半导体在电子级多晶硅领域取得了重大突破，其总投资约 38 亿元，建成了 5000 吨 / 年的生产线，产能位列全球第三。该公司通过自主研发，攻克了多项技术难题，成功突破了国外的技术封锁，实现了集成电路用电子级多晶硅的国产化生产，产品不仅在国内得到广泛应用，还出口到国际市场，打破了国外企业在这一领域的长期垄断。

除了鑫华半导体，通威股份、大全能源、特变电工等企业在多晶硅领域也具备强大的实力。以 2024 年为例，通威股份产能规模预计达到 85 万吨，继续稳坐世界第一的宝座 。通威凭借其在成本控制、技术创新和市场拓展等多方面的优势，在全球多晶硅市场中占据着显著的份额。其不仅拥有大规模的生产基地，还不断投入研发，提升产品质量和生产效率，产品在满足国内市场需求的同时，还大量出口到海外，广泛应用于光伏和半导体产业。

大全能源在 2024 年产能将达到 30.5 万吨，其产能规划为 40.5 万吨，主要分布在新疆石河子和内蒙包头两地。大全能源通过持续的技术革新和降本增效措施，提高了生产效率，降低了生产成本。2023 年，大全能源多晶硅单位现金成本降至 42.70 元 / 公斤，降幅达 19.53%，在市场竞争中具备较强的成本优势。

特变电工到 2023 年底多晶硅产能 30 万吨，2024 年仍维持这一产能规模，总规划为 50 万吨 。特变电工的多晶硅产能分布于乌鲁木齐、昌吉准东和包头三地，凭借其完善的产业布局和稳定的生产运营，在市场中拥有稳定的客户群体和市场份额。

这些企业在技术、产能和市场份额等方面各有千秋。在技术层面，国际老牌企业在高端技术研发和工艺优化上保持领先，而国内企业如鑫华半导体则在技术突破和国产化替代方面成果显著；在产能方面，通威股份等国内企业通过大规模扩产，在全球产能排名中名列前茅；在市场份额上，各企业依据自身的产品定位和市场策略，在不同细分市场和区域市场中竞争，形成了复杂而多元的竞争态势 。

技术攻坚：突破壁垒，引领未来

电子级多晶硅的生产过程充满了技术挑战，每一种生产技术都有着独特的原理、优缺点以及发展前景。

目前，改良西门子法是生产电子级多晶硅的主流技术，占据着主导地位 。它的原理是在 1100℃左右的高纯硅芯上，用高纯氢还原高纯三氯氢硅，使多晶硅沉积在硅芯上 。这一过程就像是在精心培育一颗晶体 “种子”，让硅原子在高温和氢气的作用下，有序地在硅芯表面生长，逐渐形成高纯度的多晶硅棒。该技术的优势显著，它生产的多晶硅纯度极高，能够满足半导体行业对材料纯度的苛刻要求，产品质量稳定可靠 。同时，经过多年的发展和改进，改良西门子法的工艺已经相当成熟，生产过程中的安全性也得到了有效保障 。在全球范围内，大多数电子级多晶硅生产企业都采用这一方法，技术成熟度高、应用广泛，产业链配套完善，从原料供应到设备制造，都有成熟的体系支持 。

不过，改良西门子法也并非完美无缺，其最大的缺点就是能耗较高。在还原反应过程中，需要维持高温环境，消耗大量的电力资源，这不仅增加了生产成本，也对能源供应提出了较高要求 。此外，该技术的投资成本较大，建设一条生产线需要大量的资金投入，对企业的资金实力是一个考验 。而且生产周期相对较长，从原料准备到最终产品产出，需要经过多个复杂的步骤和较长的时间 。

除了改良西门子法，硅烷热分解法也是一种备受关注的技术 。硅烷热分解法的原理是将硅烷（SiH₄）加热到一定温度，使其分解为硅和氢气 。硅烷的制备可以通过四氯化硅氢化法、硅合金分解法等多种方式 。这种技术的优点在于，硅烷具有易提纯的特点，能够制备出更高纯度的多晶硅，特别适用于对纯度要求极高的高端半导体应用 。而且，硅烷热分解法的反应温度相对较低，一般在 800 - 900℃，相比改良西门子法，能够在一定程度上降低能耗 。在分解过程中不添加还原剂，避免了还原剂带来的杂质污染，有助于提高产品的纯度 。

然而，硅烷热分解法也面临一些挑战。硅烷是一种易燃易爆的气体，在生产、储存和运输过程中，对安全措施的要求极高，需要严格的安全防护和管理，这增加了生产的难度和成本 。其生产设备的投资较大，技术难度高，目前尚未实现大规模的工业化生产 。由于工艺复杂，生产效率相对较低，导致生产成本居高不下 。

展望未来，电子级多晶硅生产技术将朝着更加高效、节能、环保的方向发展 。对于改良西门子法，研究重点将集中在进一步降低能耗、提高生产效率和产品质量上 。比如，通过优化还原炉的设计和操作参数，提高能源利用效率；研发新的催化剂或添加剂，促进反应的进行，降低反应温度和时间 。在设备方面，开发更大尺寸、更高性能的还原炉，实现规模化生产，降低单位产品的生产成本 。同时，加强对副产物的回收和利用，提高资源利用率，减少对环境的影响 。

硅烷热分解法若能在安全技术和生产成本方面取得突破，有望在未来占据更大的市场份额。随着材料科学和工程技术的不断进步，研发更加安全可靠的硅烷储存和运输方法，降低安全风险 。通过技术创新，简化生产工艺，提高生产效率，降低设备投资和运行成本，将有助于推动硅烷热分解法的大规模应用 。

除了这两种主流技术，还有一些新兴技术也在不断涌现，如流化床法等 。流化床法以四氯化硅、氢气、氯化氢和工业硅为原料，在流化床内高温高压下生成三氯氢硅，再经过一系列反应生成硅烷气，最后热分解生成粒状多晶硅产品 。这种方法生产效率高、电耗低，适用于大规模生产太阳能级多晶硅 。但也存在安全性差、产品纯度相对较低等问题 。未来，这些新兴技术若能解决自身的技术瓶颈，也可能为电子级多晶硅产业带来新的变革 。

机遇与挑战并存

在当前科技飞速发展的时代，电子级多晶硅行业正站在机遇与挑战交织的十字路口 。从机遇方面来看，5G、人工智能、物联网等新兴技术的蓬勃发展，为电子级多晶硅行业开辟了广阔的市场空间 。5G 网络的大规模建设，需要大量高性能的半导体器件，而电子级多晶硅作为制造这些器件的关键材料，需求呈现出爆发式增长 。在 5G 基站中，大量的芯片和电子元件都依赖电子级多晶硅，其性能直接影响着基站的信号传输速度和稳定性 。

人工智能的崛起同样为电子级多晶硅行业带来了新的曙光 。人工智能的发展离不开强大的计算能力，而高性能的芯片是实现这一目标的核心 。电子级多晶硅制成的芯片，能够满足人工智能对数据处理速度和精度的极高要求 。在人工智能的数据中心，大量的服务器芯片需要使用高品质的电子级多晶硅，以确保复杂算法的快速运行和数据的高效处理 。据市场研究机构预测，随着人工智能技术在各个领域的深入应用，到 2025 年，全球对用于人工智能芯片的电子级多晶硅需求将增长 50% 以上 。

物联网的普及也使得电子级多晶硅的应用场景不断拓展 。从智能家居设备到工业物联网传感器，物联网设备数量的爆发式增长，带动了对相关半导体器件的巨大需求 。智能家居中的智能家电、安防摄像头，工业物联网中的智能传感器、自动化控制系统等，都需要大量的电子级多晶硅来制造芯片，以实现设备之间的互联互通和智能化控制。

然而，电子级多晶硅行业也面临着诸多严峻的挑战 。产能过剩是当前行业面临的一大难题。近年来，随着光伏和半导体产业的快速发展，多晶硅企业纷纷加大投资，扩大产能 。据统计，2023 - 2024 年，全球多晶硅产能大幅增长，中国在产多晶硅企业数量增加，有效产能大幅提升 。然而，市场需求的增长速度未能跟上产能扩张的步伐，导致产能过剩的局面逐渐显现 。2024 年，国内多晶硅计划投产产能高达 100 多万吨，但实际落地 50 - 60 万吨，即便如此，产能过剩问题依然突出 。

产能过剩直接导致了价格的剧烈波动 。市场供大于求，使得多晶硅价格进入下行通道 。2024 年，多晶硅价格持续下跌，部分混包料价格甚至跌破 30 元 / 千克 。价格的大幅波动给企业的生产经营带来了极大的不确定性，压缩了企业的利润空间，一些中小企业甚至面临亏损的困境 。在价格下跌的情况下，企业的销售收入减少，而生产成本却难以在短期内大幅降低，这使得企业的盈利能力受到严重挑战 。

此外，国际贸易环境的不确定性也给电子级多晶硅行业带来了风险 。贸易摩擦、关税调整等因素，可能影响原材料的进口和产品的出口，增加企业的运营成本和市场风险 。如果某些国家提高电子级多晶硅产品的进口关税，将直接导致企业的产品在该国市场的价格竞争力下降，影响市场份额和销售业绩 。一些国家可能会出台贸易保护政策，限制电子级多晶硅相关技术和产品的进出口，这对全球产业链的稳定和企业的国际化发展造成阻碍 。

未来展望

展望未来，电子级多晶硅行业有望在技术创新、市场需求和产业整合等多方面的驱动下，迎来新的发展阶段 。在技术创新方面，行业将继续加大研发投入，致力于突破现有技术瓶颈，推动生产技术的持续升级 。随着 5G、人工智能、物联网等新兴技术的快速发展，对电子级多晶硅的性能和质量提出了更高的要求 。为了满足这些需求，企业将不断探索新的制备工艺和技术，如在改良西门子法中，通过引入新型催化剂或优化反应器设计，进一步提高生产效率和产品纯度 。一些企业正在研究如何利用先进的材料科学和纳米技术，对多晶硅的微观结构进行精确调控，以提升其电学性能和物理稳定性 。

市场需求方面，虽然当前面临产能过剩和价格波动的挑战，但从长远来看，随着全球数字化进程的加速，电子级多晶硅的市场需求仍将保持增长态势 。在半导体领域，随着芯片制造技术向更高制程迈进，对电子级多晶硅的需求将持续增加 。预计到 2030 年，全球半导体市场对电子级多晶硅的需求量将以每年 8% - 10% 的速度增长 。人工智能芯片、高性能计算芯片等领域的快速发展，将成为电子级多晶硅需求增长的重要驱动力 。在光伏领域，尽管目前市场竞争激烈，但随着全球对清洁能源的需求不断增加，以及光伏技术的不断进步，光伏发电的成本将进一步降低，市场份额将逐步扩大，这也将带动对电子级多晶硅的需求 。

产业整合也是未来电子级多晶硅行业发展的一个重要趋势 。面对市场竞争的加剧和行业发展的不确定性，企业之间的并购、合作将更加频繁 。通过产业整合，企业可以实现资源共享、优势互补，提高产业集中度，增强市场竞争力 。一些具有技术和资金优势的大型企业，可能会通过并购小型企业，扩大自身的产能规模和市场份额，优化产业布局 。企业之间还可能在技术研发、市场开拓等方面开展合作，共同应对行业挑战，推动产业的协同发展 。

对于从业者而言，要不断提升自身的技术水平和创新能力，紧跟行业技术发展趋势，积极参与企业的技术研发和创新活动 。在市场竞争日益激烈的环境下，从业者还需要具备良好的市场洞察力和风险管理能力，能够准确把握市场动态，为企业的发展提供有力的支持 。

投资者在关注电子级多晶硅行业时，需要综合考虑行业的发展趋势、企业的技术实力、市场份额和财务状况等因素。对于那些具有核心技术、先进生产工艺和良好市场口碑的企业，以及在新兴应用领域有布局的企业，可给予更多的关注 。要密切关注行业政策的变化和市场供需关系的调整，合理评估投资风险 。

本报告关注全球与中国市场电子级多晶硅的产能、产出、销量、销售额、价格以及发展前景。主要探讨全球和中国市场上主要竞争者的产品特性、规格、价格、销量、销售收益以及他们在全球和中国市场的占有率。历史数据覆盖2020至2024年，预测数据则涵盖2025至2031年。
